Kompakter Einbau
Die Einbauhöhe beginnt je nach Ausführung bei 320 mm. Den erforderlichen Platz prüfen wir für Ihre Anlage.
03 / Textiles Rolltor
Das textile Rolltor öffnet nach oben.
Das textile Rolltor wird oberhalb der Öffnung aufgerollt und seitlich geführt. Es ist standardmäßig bis 7 m breit und 4,5 m hoch. Material und Druck stimmen wir auf Ihren Verkaufsbereich ab.
Projekt besprechen
Trentex von PORTECWeltweite LieferungMit PORTEC-Montage oder als reine Lieferung
Die Lösung
Die Aufnahme sitzt oberhalb der Öffnung.
Beim Öffnen wird der Behang auf die Wickelrolle gezogen. Seitliche Laufschienen führen ihn beim Öffnen und Schließen. Für die Planung sind der verfügbare Sturzraum und die Befestigung an beiden Seiten entscheidend.
Im täglichen Einsatz
Eigenschaften im Überblick.
Durchsicht nach Materialwahl
Transparente Ausführungen ermöglichen Einblicke in den geschlossenen Verkaufsbereich.
Individuell bedruckbar
Ein Motiv oder eine Grafik gestaltet die Fläche des geschlossenen Rolltors.
Die Anlage in Bewegung.
Älterer Originalfilm. Aktuelle Maße und Ausführungen werden für Ihr Projekt bestätigt.
Nach oben öffnen. Seitlich geführt.
Der textile Behang läuft in seitlichen Führungen und wird oberhalb der Öffnung aufgerollt. Dort wird der Platz für die Wickelwelle eingeplant.
Maße und EinbauTextiles Rolltor mit oberer Wickelwelle und zwei seitlichen Führungen
Teilweise geöffnet: Der Behang wird nach oben auf die Wickelwelle aufgenommen.
Bewegen Sie die Maus über die Zeichnung oder nutzen Sie den Regler.
Nutzen Sie den Regler oder die Tasten Öffnen und Schließen.
Schematische Funktionsdarstellung. Der Einbau wird projektspezifisch geplant.
Konstruktion im Detail
Oben aufgerollt.
Seitlich geführt.

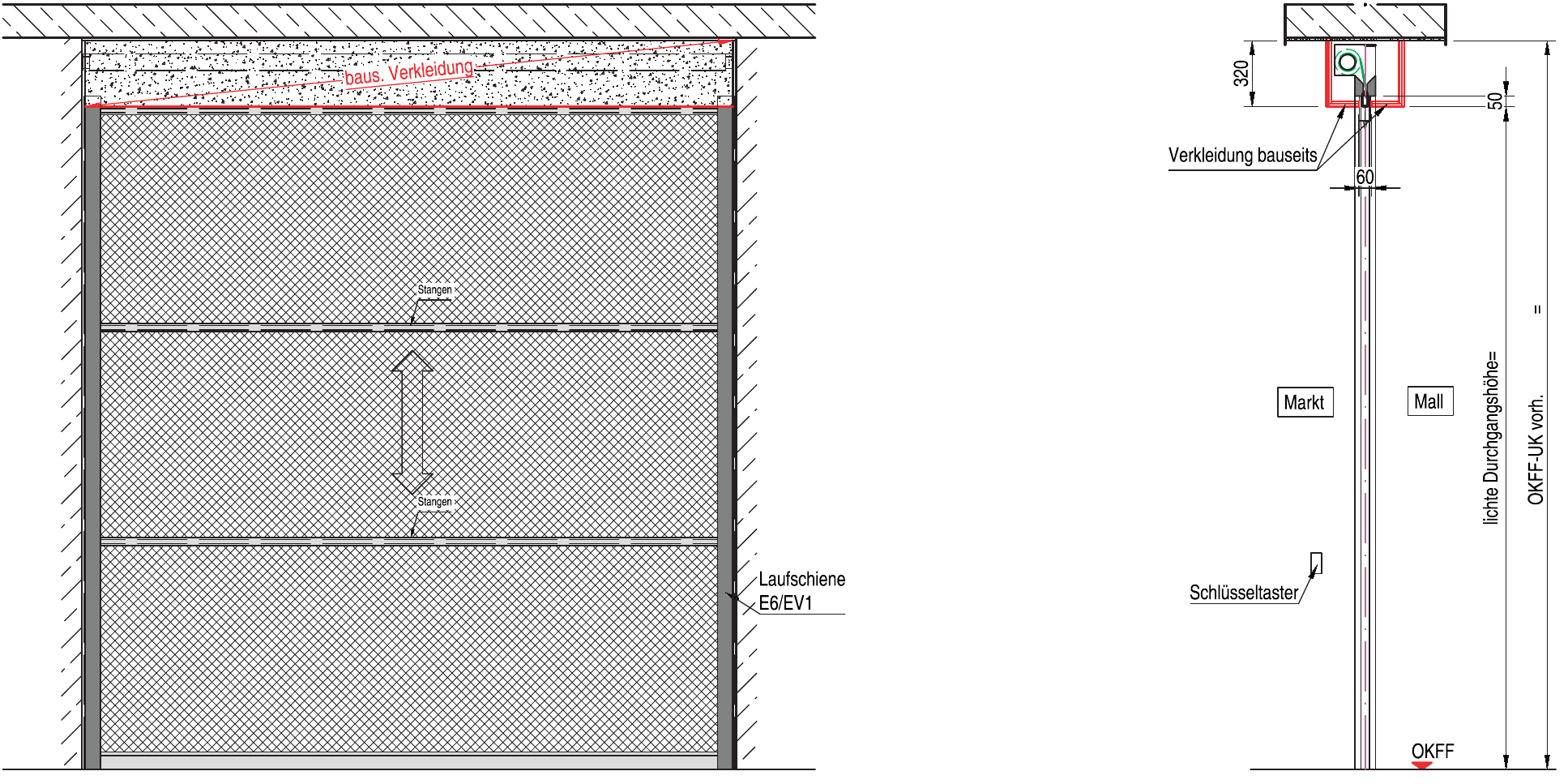

Die originale Front- und Schnittansicht zeigt, wie das textile Rolltor aufgebaut ist. Wählen Sie eine der drei Nummern.
TRENTEX / 03Textiles Rolltor · Front und Schnitt
Zur Originalanlage / Verkaufsfläche
Textiles Rolltor mit floralem Druck.
Das textile Rolltor öffnet nach oben. Im geschlossenen Zustand fügt sich der floral bedruckte Behang in das helle Ladenumfeld ein.
Planung und Ausführung
Maße und
Einbauplanung.
Für Shopöffnungen und Verkaufsbereiche mit Platz für die Aufnahme oberhalb der Öffnung.
Einbausituation besprechenTechnische Voraussetzungen
- Standardmaße
- Bis 7 m Breite × 4,5 m Höhe
- Aufnahme
- Oberhalb der Öffnung; Einbauhöhe ab 320 mm, je Ausführung zu prüfen
- Führung
- Seitliche Laufschienen
- Vor der Planung
- Öffnungsbreite und -höhe, Sturzraum und seitliche Befestigung
Material und Gestaltung
- Transparent
- Schwarzes Mesh
- Individuell bedruckt
- Semi-transparent oder blickdicht
- Schnittfester Behang protect light
Materialwirkung ansehen
Maße und Kombinationen werden für die konkrete Einbausituation bestätigt.
Trentex-Gesamtbroschüre herunterladenAndere Öffnungsarten
Weitere Öffnungsarten.
ShoptrennwandDie textile Shoptrennwand schließt Verkaufsbereiche mit unterschiedlichen Öffnungszeiten ab. Für mehrere Standorte stimmen wir wiederkehrende Ausführungen und Einbaudetails gemeinsam ab. Der Behang wird an der Decke geführt und seitlich verstaut. Eine Bodenlaufschiene ist nicht erforderlich.
Trentex smartTrentex smart schließt Öffnungen bis 7 m ohne durchgehende Laufschienen. Der Behang wird seitlich ausgezogen, eingehängt und gespannt.
